Zoncare-Q3 - цифровая ультразвуковая система с цветным, энергетическим, импульсным и постоянным допплером

Zoncare-Q3 - цифровая ультразвуковая система с цветным, энергетическим, импульсным и постоянным допплером

Производитель: ZONCARE КНР

Это новейшая разработка цифрового портативного ультразвукового сканера с цветным допплером. Является оптимальной решением для всех клинических ультразвуковых исследований.

Комбинация технологий оптимизации качества изображения, широкополосного цифрового формирования луча, динамической фокусировки, динамической апертуры в реальном режиме времени, цветного допплера и многое другое, делает этот сканер отличной цифровой портативной ультразвуковой системой и обеспечивает полное ультразвуковое диагностирование в области брюшных, кардиологических, акушерских, гинекологических, урологических исследованиях, а также исследовании поверхностных тканей и прилегающих периферийных сосудов.

Zoncare-Q3 - цифровая ультразвуковая система с цветным, энергетическим, импульсным и постоянным допплером :

Основные виды исследований:

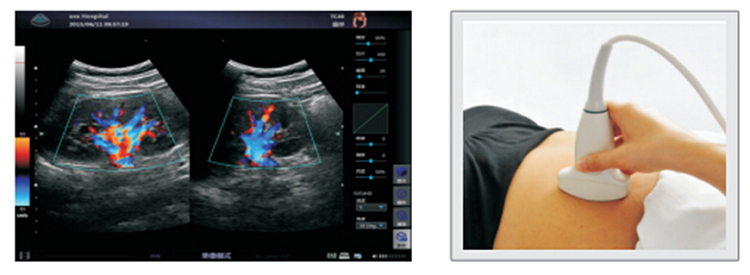

Общие исследования.

Технология адаптивной оптимизации и  устранения бликов изображения в исследованиях брюшной полости, малых органов и общих исследованиях

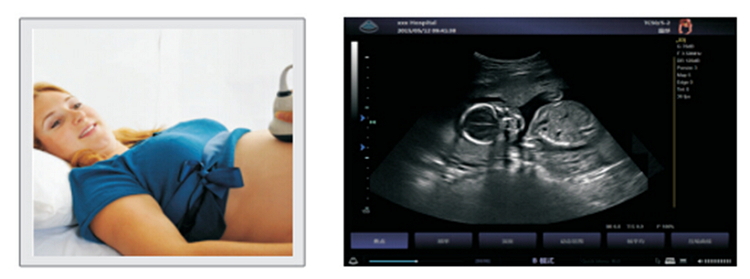

Акушерство и гинекология

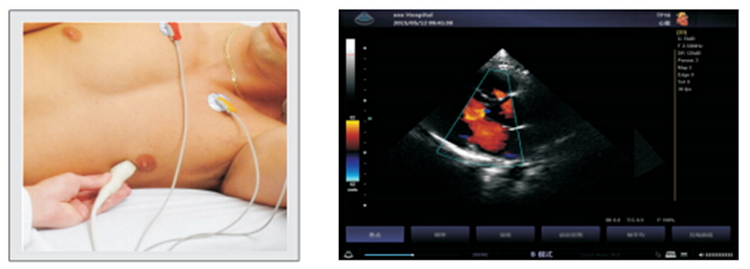

Кардиологические и постоянного допплера

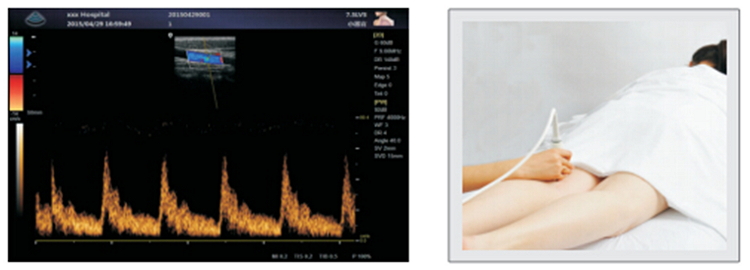

Сосудистые исследования

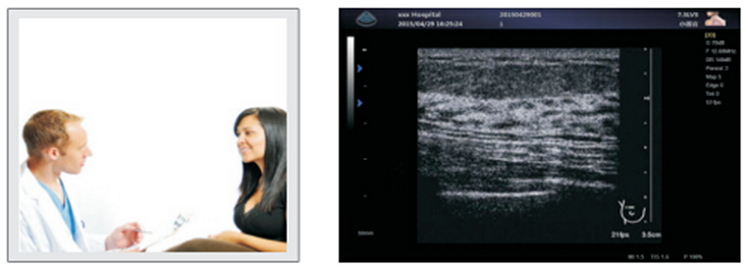

Поверхностные исследования малых органов

Высококачественное проведение исследование малых органов, высокая оптимизация изображения. Встроенные пакеты расчетов.

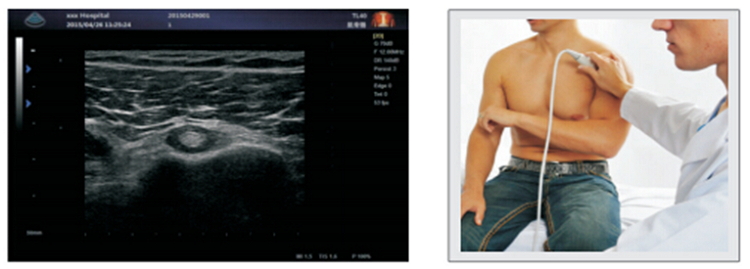

Мускул скелетные исследования

Исследование мышечной структуры, периферических сосудов и лимфоузлов.




Режим трапециевидного изображения:

Улучшенные диагностические возможности посредством увеличения поля зрения изображения





Технические Характеристики





- Режим сканирования:

- Режим отображения:

Конвексный, линейный, режим допплера в диапазоне 2.0 – 9.0 МГц

B, 2B, 4B, M, B/M, ZOOM в реальном времени.

- Виды допплера:

- Дуплексный и триплексный режим отображения

импульсно-волновой

- Режим тканевой гармоники

постоянно-волновой

- Цветной энергетический

энергетический

- Технология фазовой матрицы

направленный энергетический

- Режим расширенного сектора для всех датчиков

цветное допплеровское картирование

- Режим трапеции для линейных датчиков

- Регулировка изображения:

- Фокусировка на излучение:

Усиление В

Постоянная динамическая фокусировка

Усиление М

- Фокусировка на прием:

Динамический диапазон

Постоянная динамическая фокусировка

Контроль четкости краев

- Динамический диапазон:

Автоматическое качество изображения

0-110dB

Плотность линий в кадре

- Глубина проникновения луча:

Баланс резкости и контрастности

до 30 см

Усиление допплера

- Встроенный коннектор, для трех активных датчиков одновременно

Частота допплера

- Цветовая гамма:

Коррекция угла

цветное изображение (24 бит) и черно-белое (256 оттенков)

Частота повторения импульса

- Автоматический расчет и отображение в реальном времени результатов допплеровских измерений

Глубина сканирования

- Метки:

Ширина отображения (для линейных датчиков)

Буквы

Ориентация по вертикали, горизонтали, вращение

Цифры

Полярность изображения

Не менее 38 метки

Коррекция цветовой гаммы

Не менее 400 фраз

- Цифровое формирование луча с постоянным динамическим контролем схождения, апертуры и аподизации

- Отображение на экране всех данных медицинского учреждения, пациента и типа обследования

- Датчики широкополосные 2.0 – 12.0 МГц, многочастотные – 3(4), не менее 128 элементов

- Отображение на экране всех данных связанных с изображением:

- Сканирование не менее 256 цифровых линий со скоростью до 100 кадров/сек

глубина, частота кадров, угол/ширина, частота сканирования, плотность линий, увеличение

- Сохранение, вывод и печать результатов:
- Монитор с высокой разрешающей     способностью,
антибликовый, 12 дюймов

- Установки:
Выбор установленных параметров обследования или формирование своих собственных 40 профилей





- Жесткий диск не менее 320 Gb

- Общие измерения:

- 2 USB
- 1 LAN
- 2 выхода видео сигнала
- 1 RS-232
- DICOM 3.0 и программное обеспечение (опция)
- Печать:

В режим – расстояние, площадь, длинна окружности, объём, угол, гистограмма
М режим – расстояние, время, ритм биения сердца, наклон.
Режим допплера – ускорение, скорость, спектральный анализ

Черно-белый видео принтер (дополнительно)

- Специальные измерения и вычисления:

Лазерный или струйный принтер (дополнительно)
- Внешний LCD монитор на жидких кристаллах, 17-32 дюймов (опция)
- Режим работы:
Постоянный
- Потребляемая мощность:
140 Вт
- Размеры:

Пакет программного обеспечения для вычисления и
визуализации полученных данных в области:
- Абдоминальных
- Кардиологических
- Гинекологических
- Урологических
- Исследовании сосудов

575мм х 515мм х 415мм

- Напряжение сети:

- Вес:

200-240В/50Гц

12,9-16 кг



Комплект поставки:

Описание



Базовый модуль (консоль) Q3



Монитор с высокой разрешающей способностью, антибликовый, 12 дюймов

HDD - Жесткий диск (архив изображений)

LAN  -  Сетевой порт 100 Мбит

SVHS  -  Видео выход

2 USB порта

3 порта подключения датчиков

Модуль цветного допплеровского картирования (CFM) (встроенный)

Модуль энергетического допплера (встроенный)

Модуль импульсного допплера (PW) (встроенный)

Модуль постоянного (CW) допплера (встроенный)

Модуль 2-ой гармоники (встроенный)
для усиления пространственной разрешающей способности в среднем поле

Программы диагностических измерений: Абдоминанальные, Гинекология, Акушерство, Кардиология, Малые органы, Периферические сосуды, Предстательная железа (Встроенные)

Инструкция пользователя на русском языке

Широкополосный многочастотный конвексный датчик C9-09/R60 (2.5/3.3/5.0 Мгц)
(для общих, абдоминальных, акушерских и гинекологических исследований, исследования почек, сердца плода)



Датчики


Широкополосный многочастотный конвексный датчик C9-09/R60 (2.5/3.3/5.0 Мгц)
(для общих, абдоминальных, акушерских и гинекологических исследований, исследования почек, сердца плода)

 Широкополосный многочастотный линейный датчик L9-04 (4.2/6.5/9.0 Мгц)
(малые органы, поверхностные структуры, периферические сосуды)

 Широкополосный многочастотный вагинальный датчик E9-04/R11 (4.5/6.0/7.5 Мгц) (акушерские, гинекологические исследования)

Широкополосный многочастотный фазированный датчик TP16 (1.7/2.0/2.5/3.3/4.0 Мгц)
(кардиология и транскраниальные исследования)


Дополнительное оборудование и опции


 Черно/белый видеопринтер,
модель P-93W (Mitsubishi Electric)

 Термобумага к видеопринтеру P-93W,
21 метр в рулоне, на 150¸160 снимков

 Источник бесперебойного питания (UPS)

 Ультразвуковой гель, 250 мл.

3D софт

DICOM3.0

Биопсийная насадка для конвексного датчика

Биопсийная насадка для вагинального датчика

Биопсийная насадка для линейного датчика

Литиевый аккумулятор

Тележка

Чемодан для Q3

Ножной переключатель


Дополнительно:
